齿轮测量中心
产品简介
齿轮测量中心
GMC系列齿轮测量中心由高精度的测量系统与数控技术、数据处理技术、计算机技术的结合，采用当代先进的电子展成与坐标测量相融合的原理，可完成四级及以下精度多种类型齿轮的测量及评价。
产品特性
1
主机结构紧凑，采用高精度的直线导轨和密珠滚珠轴承，刚性好，机床几何精度好，运动及定位精度高
2
测量项目包括齿廓偏差、螺旋线偏差、齿距偏差和径向跳动等。
3
应用当代先进的基于DSP的运动控制系统与伺服电机、步进电机，运动平稳，定位准确
4
测量工件实现一次装夹，自动完成齿轮各项目的检测。
5
测量软件基于Windows2000/XP操作系统，全汉化界面，人机交互性好，软件功能齐全、内容丰富。
6
主机采用X、Z、W三轴自动、Y轴手动的测量系统，进口直光栅、圆光栅传感器，经过高倍率细分，测量分辨率高，对测头信号和空间坐标进行实时采样的数据作为误差处理原始数据。通过外设控制接口，对操纵杆、按钮、安全保障系统等进行控制
7
采用CNC控制技术，对机械系统进行控制，构成一个四坐标圆柱坐标系的测量机，实现转台和各运动轴的运动控制及极径、极角、光栅数据的采集，组成了一个双环精密机电控制系统

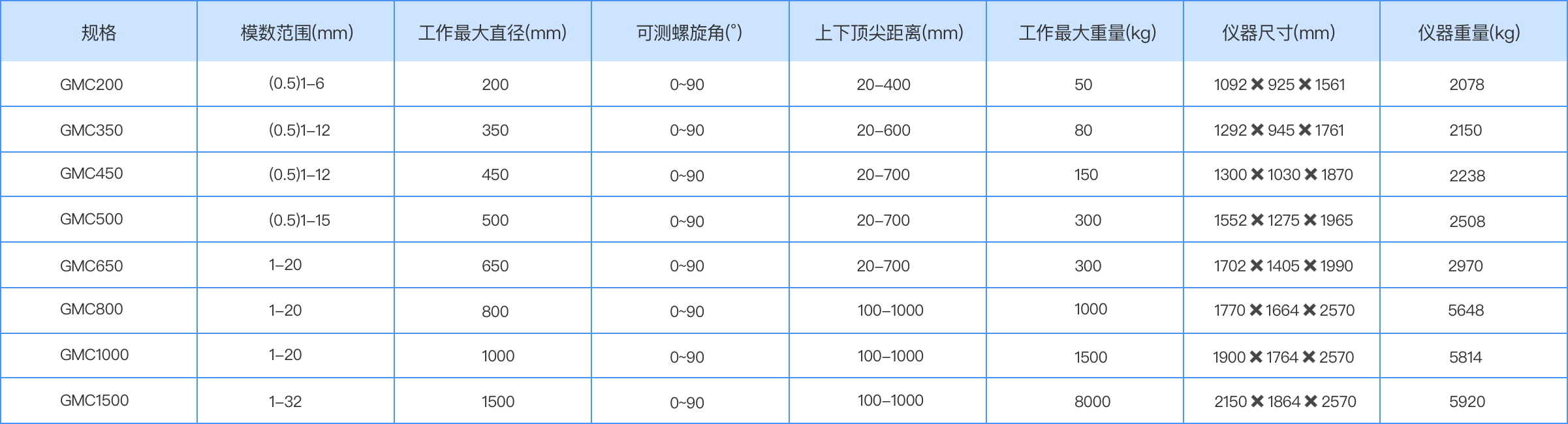

规格参数
注：技术参数可按用户要求修改
